KOR
당사에서는 자동차 Exhaust System을 중심으로 에어컨, 보일러, 가스오븐레인지, 밥솥 및 브라운관 Band용 등의 가전부문, Deck, 벽체, 지붕재 등 건재부문에 적용 판매를 하고 있으며 수요가들의 다양한 요구에 부응하기 위해 원료 및 기술개발을 지속적으로 추진하여 선진국과 대등한 수준의 우수품질을 확보하고 있습니다

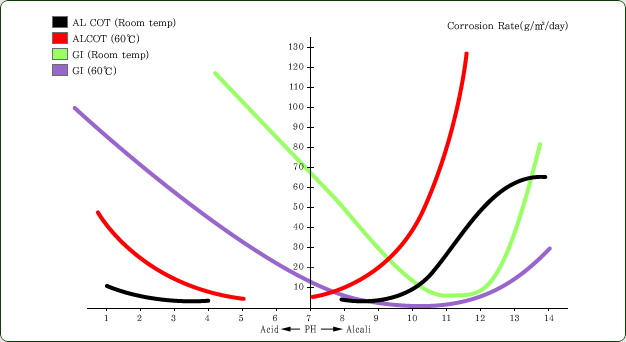

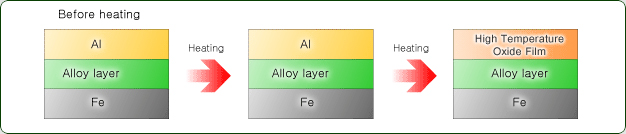

아연도강판, 냉연강판 등에 비해 월등한 내열성을 가지며, 450℃ 이하의 온도에서는 장시간 사용하여도 변색의 정도가 심하지 않으며 미려한 표면광택을 유지합니다. 단, 크롬프리 후처리 피막제품은 내열성(변색)을 보증하지 않으며, 250℃를 초과하는 환경에 장시간 노출시 변색 또는 균열 등의 현상이 발생할 수 있습니다.
| 구분 | 300℃ | 350℃ | 400℃ | 450℃ | 500℃ | 550℃ | 600℃ |
| ALCOT | ○ | ○ | ○ | ○ | △ | △ | × |
| GALVALUME | ○ | ○ | △ | △~× | × | × | × |
| GI | △ | △~× | × | × | × | × | × |
○ : No change △ : Luster down × : Tums blackish
표면이 매우 미려하고 열의 반사성이 뛰어나 450℃ 이하의 온도에서 약 80%까지의 열반사율을 나타내며 적외선에서는 약 95%까지 달하는 반사율을 보입니다. 이와 같이 높은 열효율을 갖고 있기 때문에 Toaster, Oven, Gas Range, Oil Stove 및 건조로 등의 열반사판으로 사용하면 대단히 유효합니다.
| 구분 | ALCOT | GI |
| 100℃×24hr | 80% | 80% |
| 450℃×24hr | 80% | 15% |

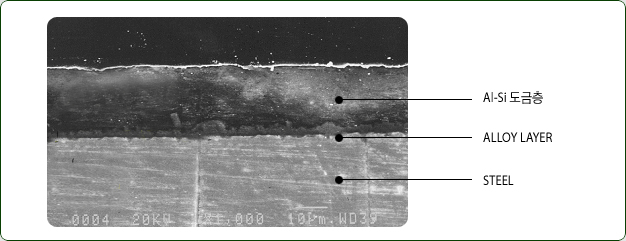

AL-COT 강판의 종류는 도금욕 성분에 의해 구분되며 용도는 다음과 같습니다.
| 구 분 | Type Ⅰ형 Aluminized | Type Ⅱ형 Aluminized |
| 도금욕의 성분 | Al-Si(8~10%) | Al |
| 합금층의 성분 |  |  |
| 용도 | 내열가공용 | 내후용(건자내용) |
| Chromated | Oiled | Chromated & Oiled | No Treatment |
| ○ | ○ | ○ | ○ |
| Class | JIS G3314 | ASTM A 463 | ASTM A 463-96a | EN 10154 | |
| Commercial Quality (Type1) | CQ | SA1C | CQ | CS TYPE A | DX51D |
| CS TYPE B | DX52D | ||||
| CS TYPE C | |||||
| Drawing Quality (Type1) | DQ1 | SA1A | ADQ | - | DX53D |
| DQ2 | SA1D | DQ | FS | DX54D | |
| DDS | DX55D | ||||
| DQ3 | SA1E | DQSK | EDDS | - | |
| EDDQ | - | EDDQ | EDDS | - | |
| Structural Quality (Type1) | Grade A | SAC31 | SQ-A | Grade230 | - |
| Grade B | SAC35 | SQ-B | Grade255 | S250GD | |
| S280GD | |||||
| Grade C | SAC41 | SQ-C | Grade275 | S320GD | |
| Grade D | SAC45 | SQ-D | Grade340 Class1 | S350GD | |
| Grade340 Class2 | |||||
| Grade F | - | Grade340 Class3 | - | ||
| Grade E | - | Grade550 | - | ||
| Class | TensileStrength(㎏/㎟) | Yield Point (㎏/㎟) | Elongation(%) | |||||
| Thickness (㎜) | Thickness(㎜) | |||||||
| T≤0.5 | 0.5＜ t | t≤0.5 | 0.5＜ t≤1.2 | 1.2＜ t | ||||
| Structural Quality(Type1) | Grade A | SAC31, SQ-A | 31min | 21min | 21min | 20min | 20min | 20min |
| Grade B | SAC35, SQ-B | 35min | 25min | 25min | 20min | 20min | 20min | |
| Grade C | SAC41, SQ-C | 41min | 30min | 30min | 18min | 18min | 18min | |
| Grade D | SAC45, SQ-D | 45min | 37min | 37min | 18min | 18min | 18min | |
| 구분 | Hardness(HR30T) | Y.P(㎏/㎟) | T.S(㎏/㎟) | EI(%) | |||
| ~0.5 | 0.5~2.3 | ~0.5 | 0.5~1.2 | 1.2 & over | |||
| SA1C | 65↓ | 26~36 | 36~42 | 34~40 | |||
| SA1D | 50↓ | 24↓ | 23↓ | 28↑ | 36↑ | 38↑ | 40↑ |
| SA1E | 48↓ | 21↓ | 20↓ | 28↑ | 38↑ | 40↑ | 42↑ |

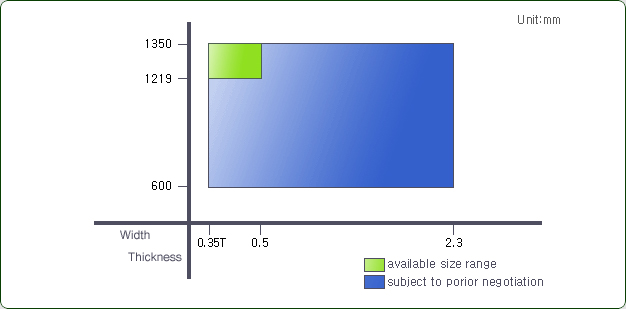

적용규격
