지붕재, 측벽재, 칸막이, 방음벽, Duct, 셔터, 차고문, Fence, 파형강관, 경량철강
Muffler, Exhaust Silence Boxes, 배기 Pipe (Tail Pipe), 오일필터 튜브, 버스좌석 배면 및 바닥, 트럭 밑부분, 에어크리너 Cover, Hose Clamp, Brake Pad Cover

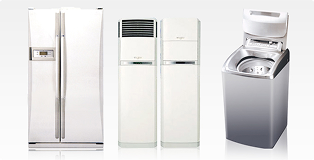

자동판매기, 가스보일러, 가스오븐레인지, 토스터, 냉난방기, 세탁기, 전등갓
비닐하우스용 Pipe, 사이로(Silo), 엽연초 건조대, 곡식건조기, 농기구, 기계부품, 온실판넬
단열보온 Cover, 온수기, 열교환기, 건조기, 폐기물 소각기, 콘테이너
| 조 성 | 중량비(%) | 용적비(%) |
| 알루미늄 | 55.0 | 80 |
| 아 연 | 43.4 | 19 |
| 실리콘 | 1.6 | 1 |
동일 도금두께의 아연도금강판과 비교하여 내구성이 3~6배 우수하며, 일반주거지역에서 20년 성능을 보증합니다.
도금층 중의 알루미늄 함유율이 80% (용적비)로서 315℃의 고온에서도 표면변색 및 산화없이 장시간 사용이 가능합니다.
높은 열반사성을 낮은 열소모를 가져옴으로써 높은 에너지 효율을 제공합니다.
표면이 미세하고 균일한 은백색의 스팽글을 가지고 있어 고의장성 용도로 사용 가능합니다.
폭 5FEET(MAX 1600) 까지 생산가능하여 LOSS를 줄일수있어 덕트등 건축용도에 적합합니다.
아연도금강판에 비해 도금층과 페인트와의 밀착성이 우수합니다.
가공성은 아연도금강판과 동일하며 특히 가공부에서의 도금층 미세균열이 적어 가공부위의 내구성이 우수합니다.
| KS | ASTM | EN | 단면도금 두께(㎛) | 양면도금 부착량 M100 | |
| 삼점법 | 일점법 | ||||
| AZ 70 | - | - | 9 | 70 | 66 |
| AZ 70 | - | - | 12 | 90 | 77 |
| - | - | 100 | 13 | 100 | 85 |
| AZ 120 | - | - | 16 | 120 | 102 |
| AZ 150 | AZM 150 AZ50 | 150 | 20 | 150 | 130(KS:128) |
| - | AZM 150 AZ50 | - | 22 | 165 | 150 |
| AZ 170 | - | - | 22 | 170 | 145 |
| - | AZM 150 AZ50 | - | 24 | 180 | 155 |
| - | - | 185 | 25 | 185 | 160 |
| AZ 200 | - | - | 26 | 200 | 170 |
| 후처리 | 용도 |
| Chromate | 건축용, 자동차 부품용 |
| No Chromate (+ Oiling) | Prepaint용 |
| Chromate + Oiling | 수출용 |
| No Chromate + Organic Coating | 내지문, Roll Forming용 |

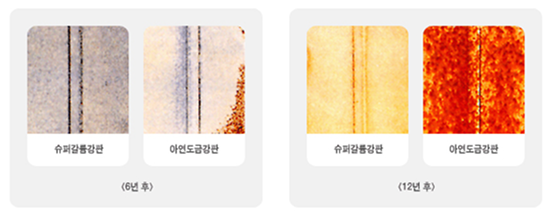

슈퍼갈륨강판은 동일 도금두께의 아연도금강판과 비교할 때 내구성이 3~6배 우수하며, 알루미늄도금강판과 비교하여 우수한 전단면 내식성과 내스트레치성을 제공합니다. 따라서 일반주거지역에서 20년 성능을 보증합니다.
슈퍼갈륨강판은 도금층중의 알루미늄의 용적비가 80%로 높기 때문에, 알루미늄도금강판과 유사한 내열성을 나타내어, 315℃의 고온에서도 표면변색 및 산화없이 장시간 사용이 가능합니다.
| 시험재 | 두 께(mm) | 부착량(g/m²) |
| 슈퍼갈륨강판 | 0.6 | 200 |
| 아연도금강판 | 0.6 | 350 |
슈퍼갈륨강판의 높은 열반사성은 가전제품의 내부재로사용될 경우 낮은 열소모를 가져옴으로써 높은 에너지 효율을 제공합니다. 또한 지붕용도로 사용될 때는 건물내부의 온도상승을 억제하여 Air Conditioning Cost를 낮추어주며, 곡물 등의 저장목적의 건물에서는 저장품의 변질을 억제하는 효과를 가져옵니다.
| 소 재 | 열반사율(%) |
| 슈퍼갈륨강판 | 70 ~ 75 |
| 아연도금강판 | 30 ~ 40 |
| 칼라도장강판(Silver계) | 50 ~ 60 |
| 슈퍼갈륨강판 | 45 ~ 50 |
| 아연도금강판 | 10 ~ 15 |
| 칼라도장강판(Silver계) | 10 ~ 15 |
| 기와, 슬레이트 | 10 ~ 20 |
| 소 재 | 열전달(W/m²) |
| Al 도금강판(Type2,300g/m²) | 40 |
| 슈퍼갈륨강판(150g/m²) | 65 |
| 아연도금강판(275g/m²) | 120 |
| 아스베스토스 시멘트 | 150 |
| 흙기와 | 150 |
슈퍼갈륨강판의 도금층의 밀도는 3.75g/cm²로서 아연도금강판의 밀도(7.14g/cm²)보다 작기 때문에 제품의 톤당 면적이 증가하여 경제적입니다.
| 두 께(mm) | 톤당면적(m²/ton) | |||
| 슈퍼갈륨강판 | 아연도금강판 | |||
| 0.40 | AZ 150 | 391 | Z 18 | 385 |
| 0.45 | 391 | 328 | ||
| 0.50 | 339 | 290 | ||
| 0.60 | 299 | Z 22 | 236 | |
| 0.80 | 243 | 199 | ||
| 1.00 | 204 | 123 | ||
| 1.20 | 104 | Z 27 | 102 | |
| 1.60 | 78 | 77 | ||
| 2.00 | 63 | 62 | ||
※규격에 따른 이론 계산값임
슈퍼갈륨강판은 아연도금강판에 비해 도금층과 페인트와의 밀착성이 우수하여, 일반용의 경우에 전처리 없이 도장이 가능합니다.
슈퍼갈륨강판의 용접은 아연도금강판의 용접조건과 유사합니다. 용접시에는 용접전류와 시간, 전극 가압력 등의 요구사항들을 주의해서 작업해야 합니다.
| 두 께(mm) | 전류(A) | 가압력(kg) | 용접시간, cycle (1/60sec) | 전극면지름(mm) |
| 0.56 | 11000 | 160 | 10 | 4.75 |
| 0.71 | 11300 | 180 | 12 | 4.75 |
| 0.91 | 12500 | 230 | 14 | 6.35 |
| 1.02 | 12800 | 230 | 14 | 6.35 |
| 1.35 | 13000 | 250 | 14 | 6.35 |
| 1.65 | 13400 | 300 | 18 | 6.35 |
| 두 께(mm) | 전극면 형태 (mm) | 전극두께 (mm) | 가압력(kg) | 전류(A) | 용접시간(cycle=1/60sec.) | 용접속도(mm/min) | |
| 가열 | 냉각 | ||||||
| 0.43 | 12.70 Radius | 9.53 | 320 | 14500 | 2 | 2 | 1500 |
| 0.56 | 17.70 Radius | 9.53 | 390 | 16000 | 3 | 2 | 1500 |
| 0.86 | 6.35 Radius | 12.7 | 450 | 21500 | 4 | 2 | 1500 |
| 1.24 | 6.35 Flat | 12.7 | 500 | 22000 | 4 | 2 | 1500 |
| 1.24 | 6.35 Flat | 12.7 | 500 | 23000 | 4 | 1 | 2300 |
| 2.11 | 7.94 Flat | 15.88 | 730 | 27000 | 10 | 6 | 760 |
주) 단속전류를 권장합니다.

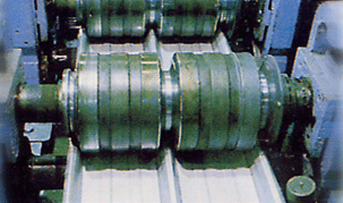

수퍼갈륨강판의 가공성은 아연도금강판과 동일하며 특히 가공부의 도금층 미세균열이 적어 가공부위의 내구성이 우수합니다.

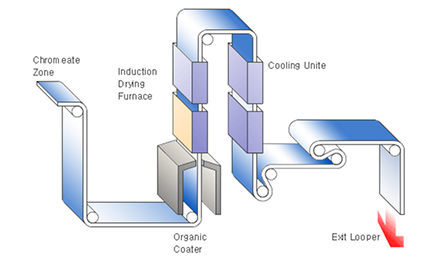

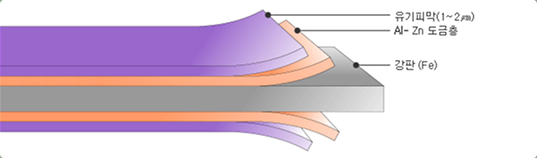

유기피막처리는 슈퍼갈륨강판의 도금층위에 1~2㎛의 크로메이트가 함유된 아크릴수지계 유기피막을 처리하여 기존의 후처리인 크로메이트가 갖고 있는 일시방청효과와 비교하여 다음과 같은 다기능을 제공합니다.
후처리되지 않은 수퍼갈륨강판은 가축의 축사에의 적용을 피해야 합니다. 이 건축물은 가축의 분뇨와 부산물에 의해 고부식성의 환경에 노출되기 때문에 차단재와 통풍기가 설치되어 있더라도 빠른 속도로 부식됩니다.
슈퍼갈륨강판은 알루미늄 도금강판과 성질이 유사하여 알칼리 성분에 접촉시 표면변색이 우려됩니다. 따라서 알칼리 성분과의 접촉이 예상되는 사용처에는 사전에 주의를 해야 합니다.
