KOR

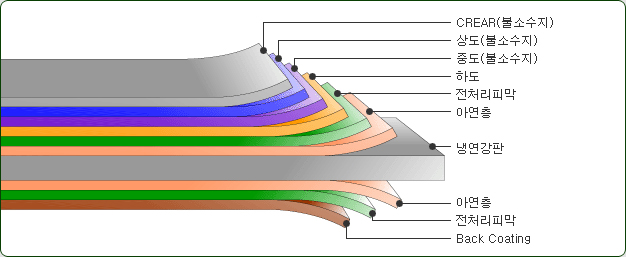

도장제품 단면
표준도막두께
| 도장방법 | 결합 ENERGY(Kcal/Mole) | 이면(BACK) | |||
| 4COAT 4BAKE | 하도 | 중도 | 상도 | CLEAR | 하도 |
| 5 | 15 | 15~20 | 10 | 5 | |
적용소재
| 재질 | 두께 | 아연부착량 | 비고 |
| 용융아연도금강판(KSD 3506) | 0.8~1.6㎜ | Z27(275g/㎡이상) | Ultra Smooth |

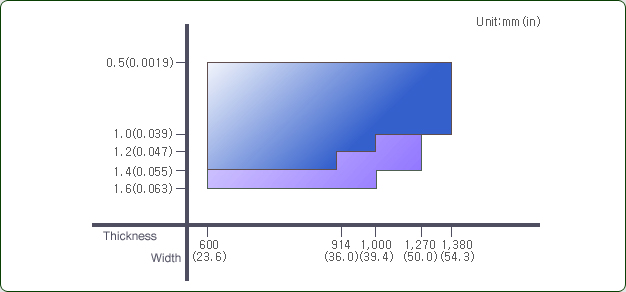

수주범위
검사항목
내후성

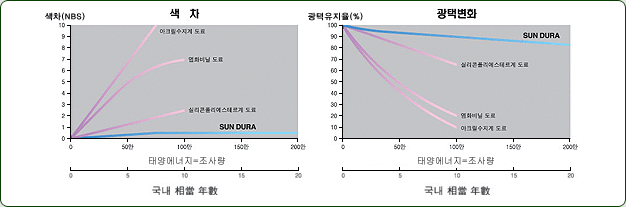

촉진내후성 시험

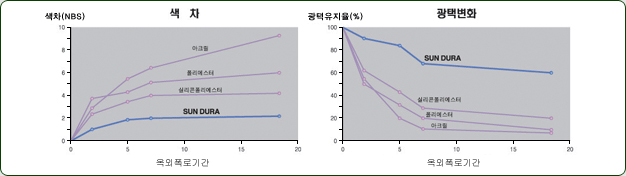

옥외폭로 시험
옥외폭로 시험(미국 플로리다)
내식성
염수분무 시험
| 항목 | 결과 | ||
| SUNDURA 강판 | 일반 도장 강판 | ||
| 염수분무시험1000Hr | 평면부 | 변화없음 | 변화없음 |
| 가공부(2T) | 변화없음 | 백청발생 | |
| 염수분무시험2000Hr | 평면부 | 변화없음 | 백청발생 |
| 가공부(2T) | 변화없음 | 적청발생 | |
시험방법 : KS D 9502, JIS Z2371 - 시험온도 : 35℃ - 용액 : 5% NaCl
염분분무시험(1,200시간)
가공성
가공성 시험
| 항목 | 결과 | ||
| SUNDURA 강판 | 일반 도장 강판 | ||
| 염수분무시험1000Hr | 평면부 | 변화없음 | 변화없음 |
| 가공부(2T) | 변화없음 | 백청발생 | |
| 염수분무시험2000Hr | 평면부 | 변화없음 | 백청발생 |
| 가공부(2T) | 변화없음 | 백청발생 | |
충격시험 : 1㎏-500㎜, 12.7㎜ - 바닥판눈금시험 : 크로스커트-1㎜×1㎜, 에릭슨 6㎜
굽은시험 : 180˚ O
굽은시험 1T (15배)
적용규격
- KS D 3520
- JIS G 3312
- ASTM A 653
제품사용 권장사항
시효성 가공시점 도장 박리
칼라강판 제품 제조일로부터 12개월 이상 또는 제품 인수(도착)일로부터 9개월 이상의 장시간 경과 후 가공(굽힘, 꺽임, 롤포밍, 프레스) 하는 경우 가공부 에서 도장박리 현상이 발생할 수 있으니 아래의 설명을 참조하시어 보관 및 취급에 주의바랍니다.
아연 도금 강판 또는 알루미늄-아연 합금 도금 강판을 강재로 사용한 칼라 강판은 시간이 지남에 따라 도금이 경질화되는 성질을 보이며, 이러한 현상은 도장층의 박리 또는 도금층의 박리로 나타날 수 있습니다. 또한 날씨 및 보관장소에 따르는 온도 및 습도 변화 등의 환경적 요인에 의해 시효 성은 촉진될 수 있습니다.
고객께서는 저희 회사에서 공급한 제품을 물기와 직접적인 접촉이 없으며, 습도가 낮고 통풍이 잘되는 실내에 보관해 주시고, 또한 가급적 빠른 시간 내에 구입 목적에 맞는 가공으로 사용하시어‘시효성 가공시점 도장박리의 발생을 예방하시기 바랍니다.
백청 및 적청(부식 결함)
칼라강판 제품 제조일로부터 12개월 이상 또는 제품 인수(도착)일로부터 9개월 이상의 장시간이 경과한 칼라강판 코일 또는 건물시공에 사용되지 아니한 보관 상태의 가공품 재고에서는 백청과 적청 결함 현상이 일어날 수 있습니다. 아래의 설명을 참조하시어 보관 및 취급에 주의를 바랍니다.
칼라강판 제품은 보관 중 강우, 강수, 강설, 배수 불량 등에 의한 직접적인 물기와의 접촉이 있는 경우, 때로는 아주 빠른 시간 안에 아연 도금층의 철 소재에 대한 방식 작용으로 백청이 발생할 수 있으며 심한 경우 철 소재의 부식까지 진행되는 적청이 발생할 수도 있습니다.
눈(육안) 또는 촉감으로 느껴지지 않는 수준일지라도 반복되는 결로(보관중 주,야간 혹은 계절간 온도 차이로 인해 공기 중 수분의 온도가 내려가면서 제품 표면에 발생하는 미세한 물방울)에 의해서도 백청이 발생할 수 있습니다.
고객께서는 저희 회사에서 공급한 제품을 물기와 직접적인 접촉이 없으며, 습도가 낮고 통풍이 잘되는 실내에 보관해 주시고, 또한 가급적 빠른 시간 내에 구입 목적에 맞는 가공으로 사용 및 시공하시어 백청 및 적청의 발생을 예방하시기 바랍니다.
